Türen und Türzargen: Maße nach DIN

Von Dominik Hochwarth

Sie wollen eine neue Tür samt Zarge einbauen und benötigen jetzt die richtigen Maße? Dann sind Sie hier genau richtig. Hier finden Sie die DIN-Abmessungen von ein- oder zweiflügeligen Türen sowie die Rohbaumaße und Wandöffnungsmaße von Innentüren.

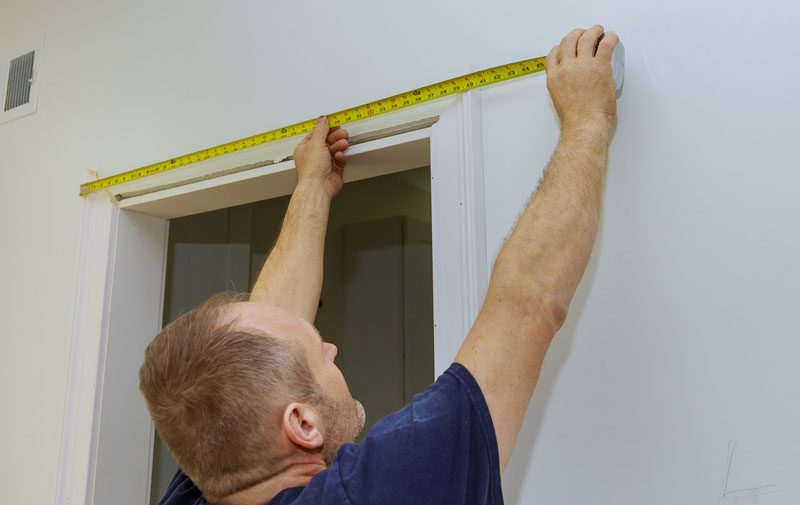

Tür messen
Wie groß ist die Tür? Maße nach DIN von Zargen und Zimmertüren

Das erwartet Sie in diesem Beitrag

Vor dem Kauf – was wird benötigt?

Bevor wir uns um die Maße kümmern, muss ein grundsätzliche Frage geklärt sein: Wird eine links oder rechts angeschlagene Tür benötigt? Dabei geht es um die Öffnungsrichtung der Tür. Das herauszufinden ist ganz einfach: Stellen Sie sich bei geschlossener Tür auf die Seite, auf der die Bänder (also die Scharniere, in die die Tür eingehängt wird) zu sehen sind.  Liegen sie auf der linken Seite, benötigen Sie eine links angeschlagene Tür. Befinden sich die Bänder auf der rechten Seite, benötigen Sie eine rechts angeschlagene Tür.

Öffnungsrichtung Türen
Rechts oder links angeschlagen: Öffnungsrichtung von Türen

Wenn Sie die Tür nur austauschen wollen, lassen sie die Türmaße ganz einfach ermitteln. Sie müssen lediglich das Türblatt vermessen und können sich dann eine Tür mit den gleichen Ausmessungen kaufen. Oder auch nicht. Besitzen Sie eine Tür, die der DIN-Norm entspricht, ist das überhaupt kein Problem. Wurde einst jedoch eine Tür mit Sondermaßen eingebaut – warum auch immer – benötigen Sie wieder eine Sonderanfertigung. Es sei denn, Sie verbreitern oder verkleinern die Türöffnung so, dass Sie der DIN entspricht. Die entsprechenden Maße können Sie den folgenden Tabellen entnehmen.

Vorzugsmaße nach DIN 1801 bei einflügeligen Türen

Einflügelige Türen sind sich die häufiger verwendete Türart. Sie bestehen aus einem Türblatt mit Drückergarnitur. Sie werden in die Türzarge eingehängt und öffnen entweder nach rechts oder links.

Wandöffnungsmaß Türblatt-Aussenmaße in mm
Breite in mm Höhe in mm Gefälztes Türblatt Ungefälztes Türblatt
Breite Höhe Breite Höhe
885 1.880 860 1.860 634 1.847
635 2.005 610 1.985 584 1.972
760 2.005 735 1.985 709 1.972
885 2.005 860 1.985 834 1.972
1.010 2.005 985 1.985 959 1.972
760 2.130 735 2.110 709 2.097
885 2.130 860 2.110 834 2.097
1.010 2.130 985 2.110 959 2.097
1.135 2.130 1.110 2.110 1.084 2.097

Vorzugsmaße nach DIN 1801 bei zweiflügeligen Türen

Der Zugang zu größeren Räumen erfolgt häufig über zweiflügelige Türen, entsprechend groß muss die Türzarge sein. Das hat gleich etwas Herrschaftliches. Zudem können durch Öffnen der beiden Flügel die beiden Räume quasi verbunden werden. Solche Türen besitzen zwei Türblätter, wobei nur ein Türblatt mit einer Drückergarnitur versehen ist.

Wandöffnungsmaß Türblatt-Aussenmaße in mm
Breite in mm Höhe in mm Gefälztes Türblatt Ungefälztes Türblatt
Breite Höhe Breite Höhe
1.260 2.005 1.235 1.985 1.209 1.972
1.510 2.005 1.485 1.985 1.459 1.972
1.760 2.005 1.735 1.985 1.709 1.972
2.010 2.005 1.985 1.985 1.959 1.972
1.260 2.130 1.235 2.110 1.209 2.097
1.510 2.130 1.485 2.110 1.459 2.097
1.760 2.130 1.735 2.110 1.709 2.097
2.010 2.130 1.985 2.110 1.959 2.097

Grenzwerte des Luftspalts rund um den Türflügel nach DIN 18101

Die DIN 18101 formuliert verschiedene Grenzwerte hinsichtlich der Luftspalte. So dürfen sie zum Beispiel in der Summe maximal neun Millimeter betragen, wenn Sie rechts und links des Türblatts messen. Minimal darf ein einzelner Luftspalt 2,5 mm breit sein. Der Luftspalt auf der anderen Seite darf demzufolge bis zu 6,5 mm betragen. Das waren die Luftspalte rechts und links der Türblatts. Nach oben darf er zwei Millimeter nicht unterschreiten und 6.5 Millimeter nicht überschreiten.

Nur so ist sichergestellt, dass die Tür einwandfrei geöffnet und geschlossen werden kann. Dazu muss natürlich nach unten ebenfalls genügend Luft vorhanden sein. Hier macht die DIN zwar keine genauen Angaben. Hier ist der Luftspalt von der Funktionalität und dem Bodenaufbau abhängig. Notfalls muss die Tür etwas gekürzt werden. Das Kürzen mit der Kreissäge muss ganz vorsichtig erfolgen, damit die Tür nicht splittert beim Sägen.

Rohbaumaße und Wandöffnungsmaße bei einer Innentür

Eine neue Tür wird in eine Wandöffnung eingebaut. Diese Türöffnung besitzt ein Rohbaumaß, nachdem die neue Tür ausgewählt wird. Ausgehend von der Höhe und Breite der Maueröffnung wird das richtige Türblatt ermittelt. Dabei helfen die Maße aus folgender Tabelle nach DIN 18100:

1.Normalhöhe nach DIN 1810020102135
Maueröffnungshöhe
min.-max in mm		2000-20202125-2145
Türblattaußenmaße in mm19852110
2.Normalbreite nach DIN 18100635760885101011351260
Maueröffnungsbreite
min.-max in mm		625-665750-790875-9151000-10401125-11651250-1290
Türblattaußenmaßein mm61073586098511101235
3.Normalbreite nach DIN 181001260151017602010
Maueröffnungsbreite
min.-max in mm		1250-12901500-15401750-17902000-2040
Türblattaußenmaße in mm1235148517351985
